Comprendre la soudure à la vague
La soudure à la vague est un procédé de fabrication électronique à grande échelle utilisé pour créer des joints de soudure fiables entre les composants électroniques et les circuits imprimés (PCB). Ce procédé automatisé est couramment utilisé dans l'assemblage de PCB, en particulier dans la production d'électronique grand public, de composants automobiles et d'appareils de communication.
Comment fonctionne la soudure à la vague ?
La soudure à la vague implique plusieurs étapes clés:
- Préparation: Le PCB est d'abord recouvert d'une couche de flux pour faciliter le processus de soudure en empêchant l'oxydation et en améliorant le mouillage de la soudure.
- Placement des composants: Les composants sont placés sur le PCB manuellement ou via des machines de prélèvement et de placement automatisées.
- Système de convoyeur: Le PCB est chargé sur un tapis roulant et passe par une série de stations comprenant le fluxage, le préchauffage, la vague de soudure et le refroidissement.
- Fluxage: La station de fluxage applique le flux sur le PCB, garantissant que les surfaces des composants et du PCB sont correctement revêtues.
- Préchauffage: La zone de préchauffage chauffe le PCB à une température spécifique pour le préparer à la soudure, ce qui permet de réduire les chocs thermiques sur les composants.

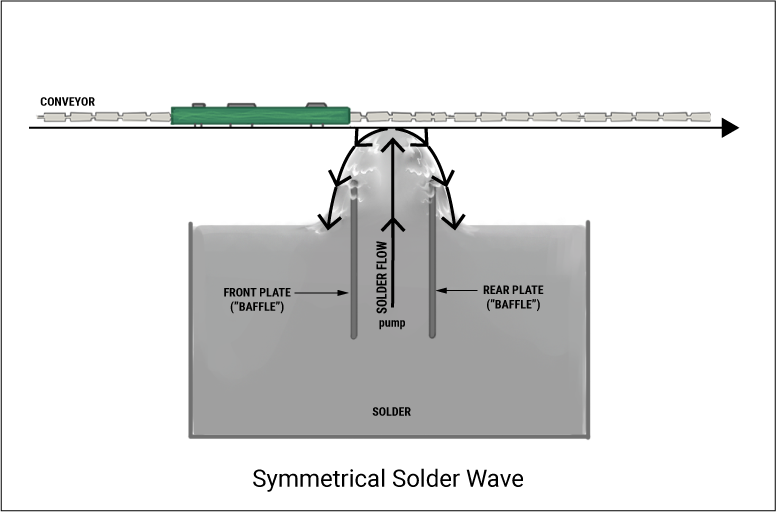

- Vague de soudure: Au cœur du processus de soudure à la vague, cette étape consiste à faire passer le circuit imprimé sur une vague de soudure fondue. La vague peut avoir la forme d'une rampe, et sa hauteur et sa vitesse peuvent être ajustées en fonction des exigences spécifiques de l'assemblage.
- Refroidissement: Après la vague de soudure, le PCB passe par un tunnel de refroidissement qui solidifie les joints de soudure, fixant ainsi les composants au PCB.
Quels sont les principaux avantages de la soudure à la vague ?
- Efficacité: La soudure à la vague permet une production rapide et automatisée, augmentant considérablement le débit et réduisant les coûts de main-d'œuvre.
- Cohérence: Ce processus garantit une qualité et une fiabilité constantes des joints de soudure, ce qui est crucial pour les assemblages électroniques.
- Rentable: La possibilité de souder plusieurs joints simultanément réduit les coûts par unité, faisant de la soudure à la vague une option rentable pour la production de masse.
- Polyvalence: La soudure à la vague peut être adaptée à différents types de PCB, y compris les cartes simple et double face, ce qui en fait une solution flexible pour différents besoins de fabrication.
Quels sont les défis courants dans la soudure à la vague ?
- Dommages thermiques: Une chaleur excessive peut endommager les composants sensibles et provoquer des problèmes tels que le pontage de soudure ou le soulèvement des composants.
- Résidu de flux: Le flux résiduel peut entraîner des problèmes de fiabilité et peut nécessiter des étapes de nettoyage supplémentaires.
- Défauts de soudure: De mauvaises pratiques de soudure peuvent entraîner des défauts tels qu'un mauvais mouillage, des joints froids ou une soudure insuffisante.
Conclusion
La soudure à la vague est un outil puissant dans le domaine de la fabrication électronique, offrant une efficacité, une cohérence et une rentabilité élevées. Il est essentiel pour toute personne impliquée dans la production et l'assemblage de composants électroniques de comprendre le processus, ses avantages et ses défis potentiels. Grâce aux progrès continus de la technologie, la soudure à la vague reste un processus clé dans la quête d'assemblages électroniques plus fiables et plus rentables.
